客户用了半年，铜管突然裂了漏冷媒——我们追了3周，才找到真凶

三月的一个下午，客户那边打来电话，语气很冲：

"你们那干燥过滤器怎么回事？用了半年，换热器的铜管裂了，冷媒全漏光了！这批货你们得负责。"

挂了电话，车间里没人说话。都知道这意味着什么——铜管开裂+冷媒泄漏，是制冷行业最头疼、最烧钱的事故。设备停机、客户索赔、口碑受损，哪一个都够喝一壶。

可我们心里也犯嘀咕：分子筛干燥过滤器是制冷系统里的"守门员"，负责吸水、吸杂质、净化冷媒。它本身不产生应力、不发热，怎么会让铜管裂了呢？

客户的怀疑不无道理，我们的委屈也真实存在。问题到底出在哪？

第一轮排查：管材厂，你出来说清楚

接到样品，我们的第一反应和大多数企业一样：找铜管厂对质。

因为开裂，最常见的背锅侠就是管材本身——外表面深度伤痕、内壁划伤、内壁氧化，都是铜管出厂时的硬伤。涨管、扩口时表面一受拉应力，伤痕处直接拉断。

我们连夜把故障管送去做了涡流探伤和金相检测。结果出来了：管材出厂探伤记录齐全，无原始伤痕，金相组织正常。管材厂甩过来一份完整的检测报告，理直气壮："材料没问题，别赖我。"

第一轮，碰了一鼻子灰。

第二轮排查：加工环节，你工艺有没有问题？

管材没问题，那八成是加工环节——弯管过拉伸、扩口过大、切割毛刺、U管长度不一致。任何一个工艺偏差，都能让铜管在半年后被"温水煮青蛙"式地裂开。

我们调出那批换热器的工艺参数、加工记录，逐项核对公差，抽查同批次弯管、扩口件，全部在标准范围内。弯管没过度拉伸，扩口没超极限，U管长度差控制在2mm以内。

第二轮，又是死胡同。

转折：一个被忽略的细节

排查陷入僵局的时候，现场工程师随口说了一句："怪了，这台设备是在海边客户那儿用的。别的机器都好好的，就这台裂了。"

这句话，让整个案子翻了盘。

海边、潮湿、同一批货只有特定环境下的机器出问题——这三个信息连在一起，我们的技术负责人心里"咯噔"一下：这不是普通的机械开裂，更像是腐蚀性开裂。如果是单纯的加工或材料问题，应该是成批出问题，而不是挑环境出问题。

真相大白：氯离子，藏在冷媒里的"隐形杀手"

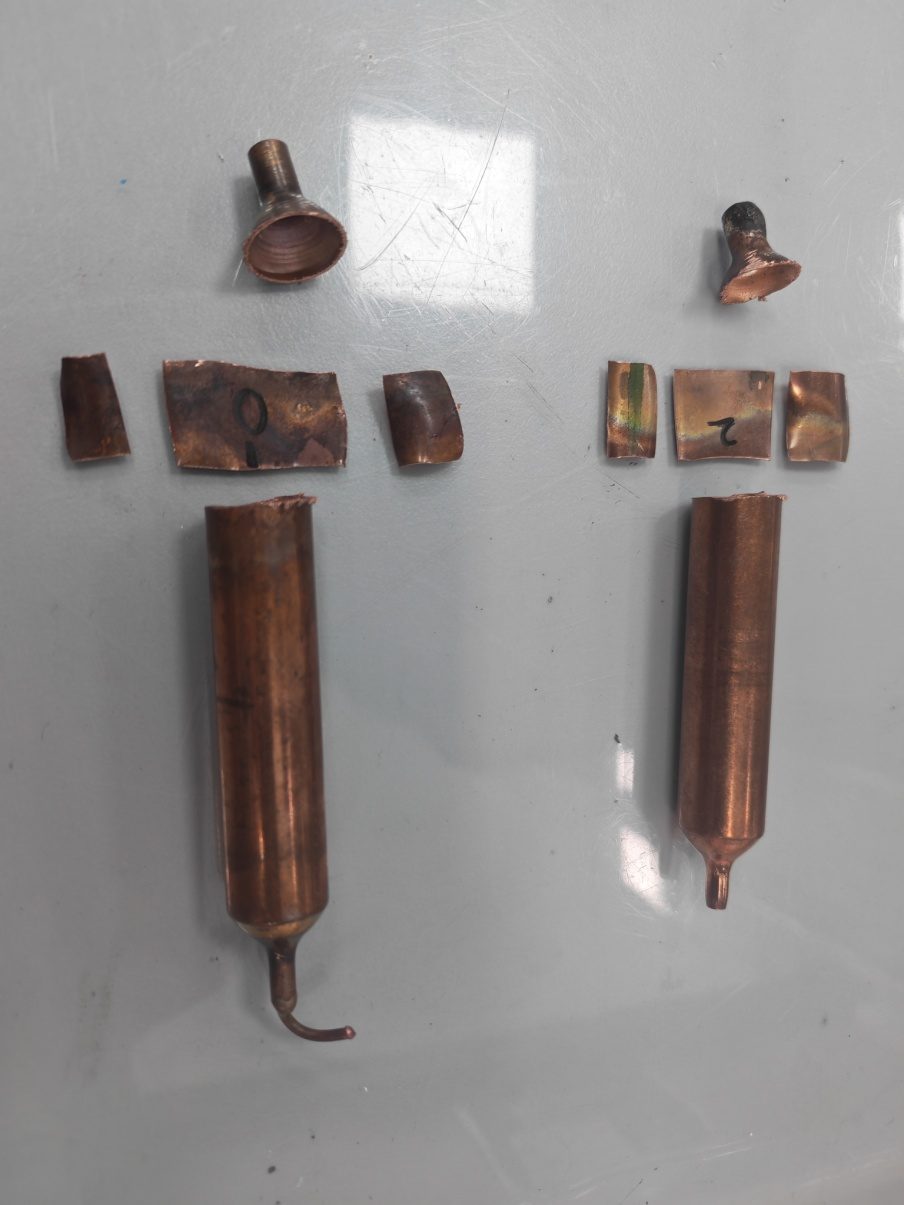

带着这个猜想，我们把裂纹处送去做SEM电镜+EDS能谱分析，同时切样看金相。

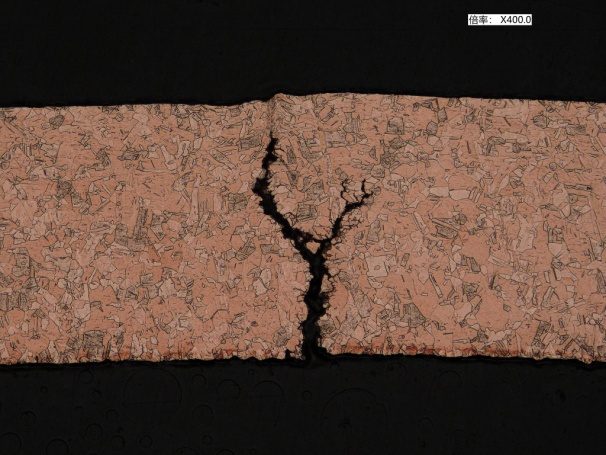

结果让人意外，又在意料之中：金相下，裂纹呈典型的Y型分叉——这不是疲劳裂纹，而是应力腐蚀开裂（SCC）的"指纹"。

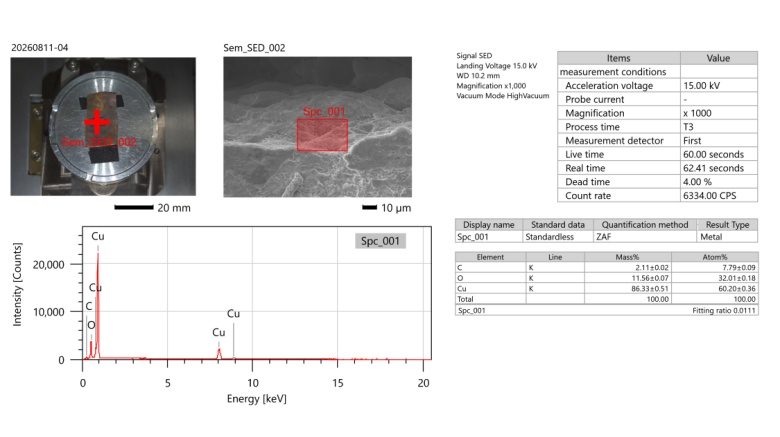

EDS能谱在裂纹处检出了明显的氯离子（Cl）富集，同时氧（O）含量偏高、铜（Cu）含量偏低。

真相终于浮出水面：这台设备的铜管，长期处于拉应力+氯离子+潮湿环境，发生了应力腐蚀开裂（SCC）。

铜在氯离子环境下会失去钝化保护，氯离子沿着应力集中点"啃"进晶界，一点点扩展。这个过程慢而隐蔽——半年，正好是裂纹从萌生到穿透的时间。等到表面看到裂缝，其实内部早已千疮百孔。

那氯离子从哪来的？综合排查后，指向了三个来源：

• 冷媒或冷冻油劣化，高温高压下分解出含氯物质；
• 清洗剂/脱脂剂残留，安装时带进了系统，没有彻底吹干；
• 沿海潮湿环境，空气中的盐分通过微泄漏点长期渗透。

而铜管在弯管、扩口处本身存在残余应力——这正好是应力腐蚀开裂最喜欢"下嘴"的位置。

我们的分子筛过滤器，到底有没有责任？

说回客户最初的质疑。干燥过滤器没有责任，但它有"发现问题的价值"。

分子筛干燥过滤器装在系统里，本职是吸水、吸杂质、净化冷媒。它能拦得住固态杂质和水分，但拦不住已经溶解在冷媒里的氯离子——这是它能力范围之外的事，就像门卫拦得住人，拦不住空气里的病毒。

但正是因为我们有一套完整的检测流程——外观、切样、金相、硬度、SEM/EDS成分分析、追溯记录——才没有在"你赖我、我赖你"的扯皮里打转，而是用证据锁定了真凶：氯离子引发的应力腐蚀开裂。

结尾：把"谁的问题"，变成"哪一环的问题"

这次排查，前后花了3周。如果当时按老习惯，直接跟客户硬顶"我们过滤器没问题"，或者反过来认栽赔钱，这事就永远是笔糊涂账。

排查的价值，在于把"谁的问题"变成"哪一环的问题"：

• 是管材缺陷？带着检测证据找供应商，有理有据。
• 是加工焊接问题？回头优化工艺，止损下一批。
• 是使用环境中的腐蚀性介质？那就帮客户改冷媒、改清洗工艺、做表面防护——这才是真正的增值服务，也是下一次合作的开始。

这次事件之后，我们反而更清楚一件事：制冷行业最贵的从来不是材料，而是"猜"。下次遇到开裂，先别急着甩锅。按这套流程走一遍，答案自己会浮出来。
